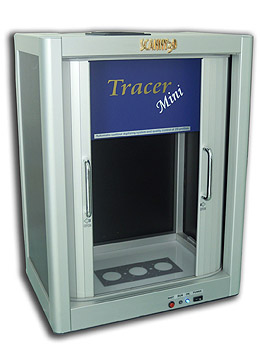

TRACER MINI

Sistema di tracciamento automatico di contorni e controllo di qualità su profili 2D


TRACER - versione MINI

 CARATTERISTICHE:
  • Scansione rapida e automatica
  • Non necessita di manutenzione e calibrazione
  • Dimensioni e peso estremamente contenuti
  • Semplicità di utilizzo, anche da parte di operatori non specializzati
  • Può acquisire contemporaneamente i contorni di molti pezzi
  • Si collega via USB ad un normale PC (non necessita di hardware specifico)
  • Riconoscimento di contorni esterni ed interni (isole)
  • PDM integrato per la gestione delle misure
  • Correzione automatica della distorsine ottica
  • Funzioni per il controllo di qualità con profili di riferimento
  • Funzioni integrate di stampa della scheda tecnica sulle misure effettuate
  • Si interfaccia con tutti i più comuni sistemi CAD-CAM.




SETTORI DI APPLICAZIONE:

  • Digitalizzazione automatica dei contorni di pezzi di qualsiasi materiale e forma
  • Digitalizzazione di profili (anche in controluce)
  • Misurazioni di aree, perimetri, distanze, raggi, ecc.
  • Controllo di qualità a campione
  • Vettorizzazione automatica 2D di pezzi rigidi

FORMATI DI OUTPUT:

  • Vettoriale (2D): DXF, IGS, ASCII
  • Raster (2D): BMP, JPEG




Unità ottica con illuminatore a LED




Controllo di qualità su profili di qualsiasi materiale (plastica, metallo, cartone, ecc.)



GUARNIZIONI

Sistema compatto di misura automatica e controllo qualità di guarnizioni


Fai clic qui per scaricare la brochure in PDF.



Scheda tecnica

Area di scansione: 200 mm (Larghezza) X 150 mm (Profondità)
Accuratezza: < 0.02 mm
Numero max di pezzi: Illimitato
Metodo di scansione: Basato su camera digitale a colori ad altissima definizione
Velocità di scansione: < 3 sec. (sull’intera area)
Potenza assorbita: 10 W max (con illuminatore acceso); alimentatore 19v 2A
Interfaccia PC: USB vers. 2.0
Dimensioni esterne: 400 (Larghezza) x 280 (Profondità) x 530 (Altezza) mm
Peso: 10 Kg

Foto

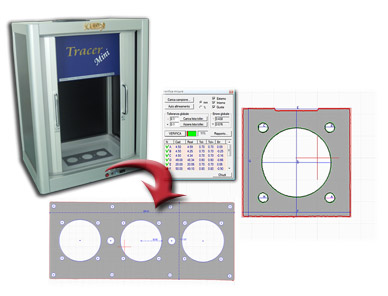

Comparazione tra 2 profili

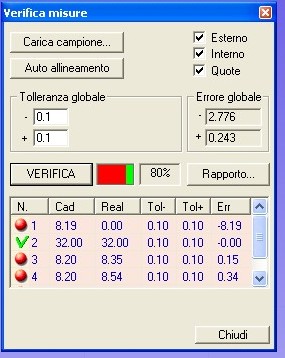

Verifica automatica di quote
Rapporto sul controllo qualità

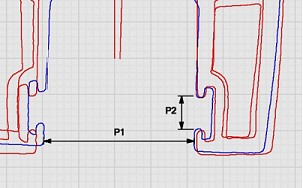

Elaborazione dei profili rilevati
Scansione di profili metallici

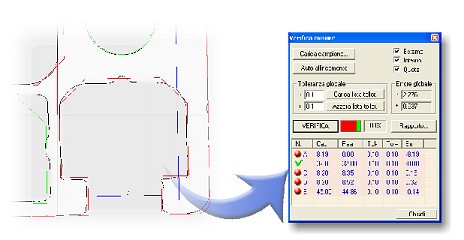

Valutazione errore dal profilo teorico



Fai clic qui per scaricare la scheda tecnica in PDF.
