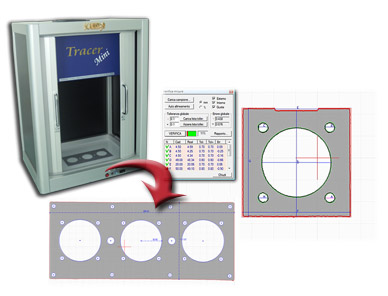

SCANNY3D - TRACER MINI
Sistema di tracciamento automatico di contorni e controllo di qualità su profili 2D.

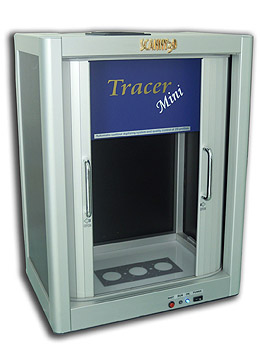

TRACER - versione MINI
CARATTERISTICHE:
- Scansione completamente automatica
- Non necessita di manutenzione
- Dimensioni e peso estremamente contenuti
- Semplicità di utilizzo, anche da parte di operatori non specializzati
- Può acquisire contemporaneamente i contorni di molti pezzi
- Si collega via USB ad un normale PC (non necessita di hardware specifico)
- Riconoscimento di contorni esterni ed interni (isole)
- PDM integrato per la gestione delle misure
- Funzioni per il controllo di qualità con profili di riferimento
- Funzioni integrate di stampa della scheda tecnica sulle misure effettuate
- Si interfaccia con tutti i più comuni sistemi CAD-CAM.
SETTORI DI APPLICAZIONE:
- Digitalizzazione automatica dei contorni di pezzi di qualsiasi materiale e forma
- Digitalizzazione di profili (anche in controluce)
- Misurazioni di aree, perimetri, distanze, raggi, ecc.
- Controllo di qualità a campione
- Vettorizzazione automatica 2D di pezzi rigidi.
FORMATI DI OUTPUT:
- Vettoriale (2D): DXF, IGS, ASCII
- Raster (2D): BMP, JPEG
Unità ottica con illuminatore a LED
Controllo di qualità su profili di qualsiasi materiale (plastica, metallo, cartone, ecc.)
GUARNIZIONI
Sistema compatto di misura automatica e controllo qualità di guarnizioni
Fai clic qui per scaricare la scheda tecnica in PDF.
Scheda tecnica:
| Area di scansione: | 200 mm (Largh.), 150 mm (Prof.) |
| Accuratezza: | < 0.02 mm |
| Numero max di pezzi: | Illimitato |
| Metodo di scansione: | Basato su camera digitale a colori ad altissima definizione |
| Velocità di scansione: | < 3 sec. (sull’intera area) |
| Potenza assorbita: | 10 W max (con illuminatore acceso); alimentatore 19v 2A |
| Interfaccia PC: | USB 2.0 |
| Dimensioni esterne: | 400 (Larghezza) x 280 (Profondità) x 530 (Altezza) mm |
| Peso: | 10 Kg |
FOTO

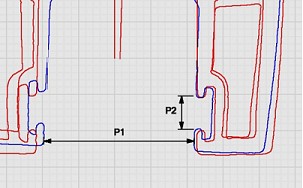

Comparazione tra 2 profili

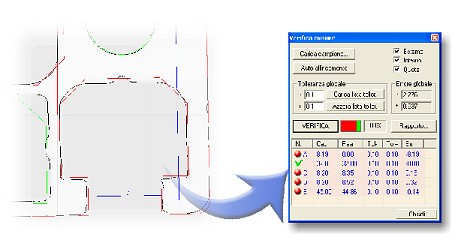

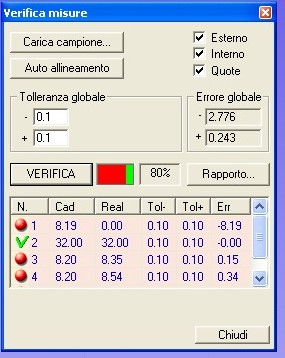

Verifica automatica di quote
Rapporto sul controllo qualità
Elaborazione dei profili rilevati
Scansione di profili metallici
Valutazione errore dal profilo teorico
